T系列
T-5050S
高速鉆銑加工中心
適用于散熱片，中小型尺寸結構零件加工
技術參數
| 名稱 | 項目 | 單位 | 規格 |
|---|---|---|---|
| 行程 | X軸行程 | mm | 500 |
| Y軸行程 | mm | 500 | |
| Z/W軸行程 | mm | 350/350 | |
| 雙主軸中心距離 | mm | 500 | |
| 主軸端面至工作臺面距離 | mm | 150-500 | |
| 工作臺 | 工作臺尺寸 | mm | 1100×500 |
| T形槽(尺寸×槽數×間距) | mm | 14 x5 x 80 | |
| 工作臺最大載重 | kg | 400 | |
| 主軸 | 轉速 | rpm | 20000 |
| 主軸錐度 | # | BT30 | |
| 傳動方式 | # | 直結式 | |
| 進給 | 切削進給（X/Y/Z/W） | mm/min | 1 - 15000 |
| 快速進給 （X/Y/Z/W） | m/min | 60/60/48/48 | |
| 換刀系統 | 刀具數 | pcs | 21+21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大長度 | mm | 170 | |
| 刀具直徑（滿刀/鄰空刀） | mm | 100/140 | |
| 刀庫選刀方式 | # | 隨機選擇，最短路徑 | |
| 數控系統 | 控制系統 | # | MITSUBISHI M80 |
| 主軸電機功率 | kw | 3.7/5.5 | |
| 電機功率 | kw | 2.2/2.2/3.0/3.0 | |
| 其他 | 所需空氣壓力 | kgf/cm3 | 4-6 |
| 電力需求 | KVA | 25 | |
| 外形尺寸（長x寬x高） | mm | 1928x2842x2700 |
加工應用
應用于散熱片、消費電子、通訊、醫療等行業
-

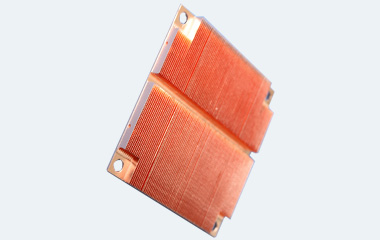

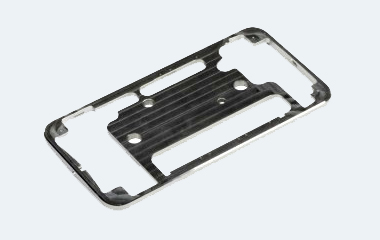

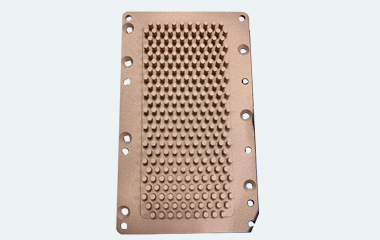

01散熱、3C行業
