技術參數
名稱
項目
單位
HQT08-380
HQT08-580UA
行程
X 軸行程
mm
200
210
Z 軸行程
mm
380
480
加工范圍
最大回轉直徑
mm
Φ500
Φ580
最大加工直徑×長度
mm
Φ360x360
Φ350x470
主軸通孔直徑
mm
Φ62（Φ76OPT）
Φ62（Φ76OPT）
最大棒料通過直徑
mm
Φ51（Φ65）
Φ51（Φ65）
最大支撐重量
kg
200
200
主軸
轉速
rpm
4500
4500
主軸端部形式
KAS
A2-6
A2-6
主軸定位精度
deg
（360°）0.01
（360°）0.01
卡盤尺寸
inch
8"
8"
進給
X 軸快移速度
mm/min
30
30
Z 軸快移速度
m/min
36
36
刀塔
刀具總數
pcs
12
12
分度時間
sec
0.18
0.23
外徑刀桿高度
mm
20×20
25×25
內徑刀桿最大直徑
mm
Φ32
Φ40
尾座
尾座形式
#
/
伺服可編程
尾座最大移動量
mm
/
540
尾座錐孔形式
#
/
MT4
電機
控制系統
#
西門子828D
西門子828D
主軸電機
KW
12
12
軸向伺服電機X/Z
KW
1.15/2.2
2.2/2.2
其他
水箱容量
L
140
120
電力需求
KVA
25
30
凈重
kg
3500
4500
外形尺寸（長x寬x高）
mm
2207x2900x1825
3735x1862.5x1815
特別說明
* 豐富的選配項，提供定制化服務

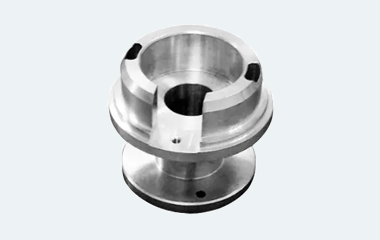

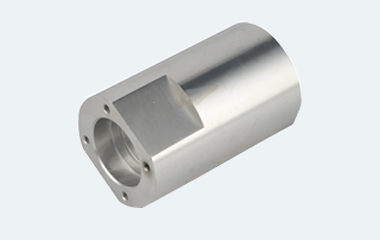

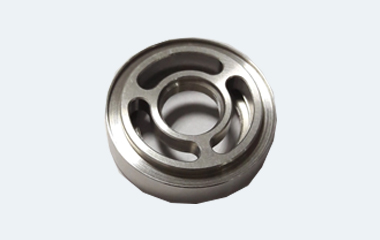

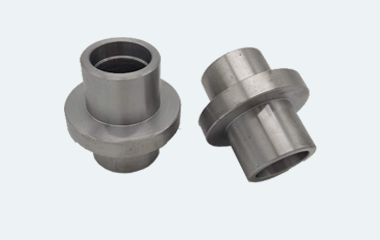

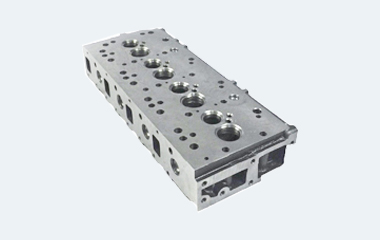

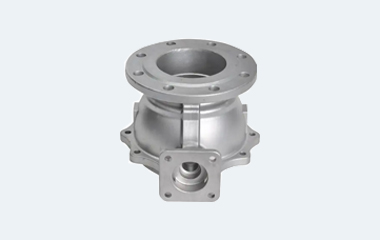

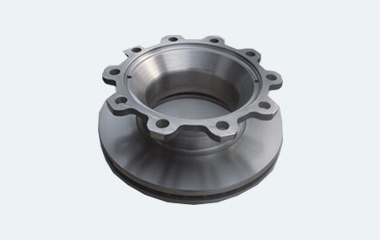

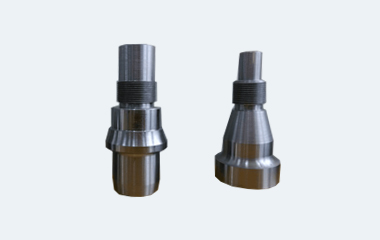

加工應用
應用于汽車、工程機械、航天航空、新能源、智能制造自動化等機械加工行業的各類長軸、盤類精密零件、電機殼類零件的零件的重切、熱后硬車高精密高效率批量加工
-

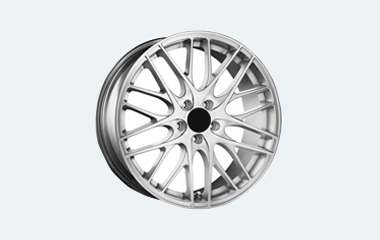

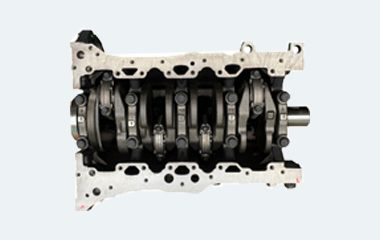

01汽車零部件
-

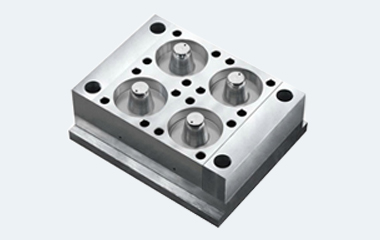

02閥門軸承類
-

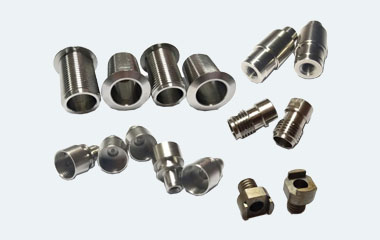

03各類零件加工
