EQT系列
EQT08-380/580U
數控車床
適用于新能源車行業短軸、盤類精密零件的高效率加工
產品特點
01
機床結構采用先進的30°高低軌復合式斜床身結構，在優良的剛性和精度保持性能的前提下實現了最小的占地面積
02
主軸采用內置電主軸結構，取消了中間的傳動機構，減少了高速運轉下的振動和熱變位，保證良好的加工精度和表面粗糙度，實現了良好的主軸剛性和冷卻效果
03
刀塔采用伺服電機分度、牙盤定位、液壓卡緊、放松等技術，保證了分度的速度和卡緊的剛性，適應于強力切削
技術參數
名稱
項目
單位
EQT08-380
EQT08-580U
行程
X 軸行程
mm
200
200
Z 軸行程
mm
380
580
加工范圍
最大回轉直徑
mm
Φ500
Φ500
最大加工直徑×長度
mm
Φ360x360
Φ360x530
主軸通孔直徑
mm
Φ62（Φ76OPT）
Φ62（Φ76OPT）
最大棒料通過直徑
mm
Φ51（Φ65）
Φ51（Φ65）
最大支撐重量
kg
200
200
主軸
轉速
rpm
4500
4500
主軸端部形式
KAS
A2-6
A2-6
主軸定位精度
deg
（360°）0.01
（360°）0.01
卡盤尺寸
inch
8"
8"
進給
X 軸快移速度
mm/min
30
30
Z 軸快移速度
m/min
36
36
刀塔
刀具總數
pcs
12（8OPT）
12（8OPT）
分度時間
sec
0.18
0.18
外徑刀桿高度
mm
20×20（25×25OPT）
20×20（25×25OPT）
內徑刀桿最大直徑
mm
Φ32（Φ40OPT）
Φ32（Φ40OPT）
尾座
尾座形式
#
/
伺服可編程
尾座最大移動量
mm
/
540
尾座錐孔形式
#
/
MT4
電機
控制系統
#
凱恩帝K2000TF4i-A
凱恩帝K2000TF4i-A
主軸電機
KW
11
11
軸向伺服電機X/Z
KW
1.3/1.8
1.3/1.8
其他
水箱容量
L
140
120
電力需求
KVA
25
25
凈重
kg
3500
4200
外形尺寸（長x寬x高）
mm
2207x900x1825
3735x1742.5x1815
特別說明
* 豐富的選配項，提供定制化服務

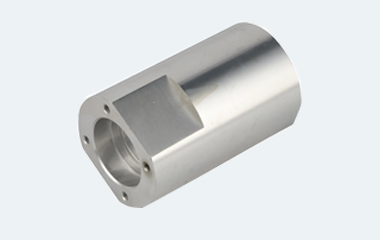

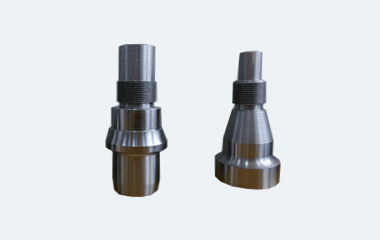

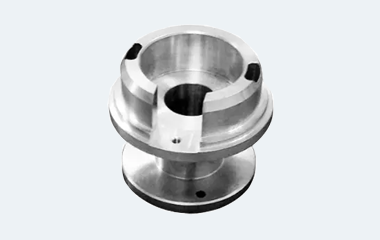

加工應用
應用于汽車、工程機械、農業機械、新能源、航天航空等機械加工行業的各類短軸、盤類、閥門軸承類精密零件批量加工
-

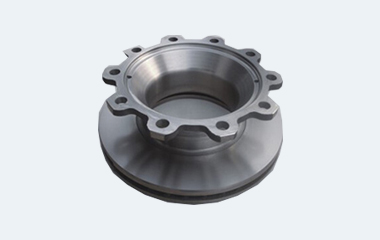

01汽車零部件
-

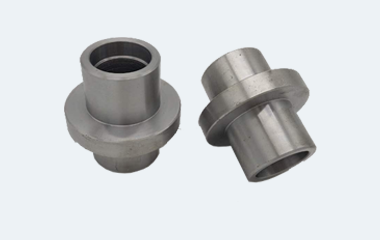

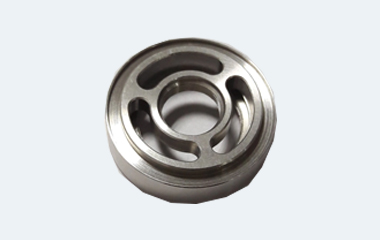

02閥門軸承類
-
03各類零件加工
